TP : Diode Zener et application
TP : Diode Zener et application
1.
Présentation :
a.
Symbole :
b. Caractéristique :
2.
Tracé de la caractéristique d'une diode zener par Simulation :
a.
Polarisation inverse de la diode Zener :
Le schéma
permettant de tracer la caractéristique inverse de la diode Zener 1N4732A est donné
par la figure suivante :
Faire varier le curseur
du potentiomètre (POT) et relever le courant dans la diode, la tension à ses
bornes et compléter le tableau suivant :
|
POT(%) |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
100 |
|
Iz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tracer la
caractéristique Iz en fontion de Vz sur un fichier Excel.
b.
Polarisation directe de la diode Zener :
Proposer un schéma
permettant de tracer la caractéristique directe de la diode Zener.
3.
Application de la diode Zener :
a.
Application N1 : régulation de tension
1)
Trouver le
générateur et la résistance de thévenin équivalent entre les points A et B.
2)
Déterminer le
courant Iz.
3)
Tracer la
caractéristique de la diode Zener et chercher un point de fonctionnement.
b.
Application N2 : Ecrêtage de signal

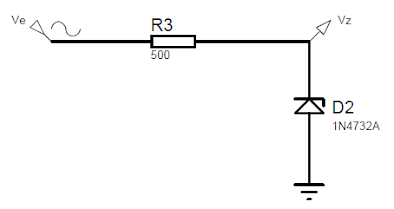

Le montage écrêteur à diode Zener est
donné par la figure suivante :
1)
Appliquer à
l’entrée du montage un signal Ve=Am Sin (2πft) et tracer théoriquement le
signal de sortie Vz.
2)
Saisir le
montage de la figure précédente sur ISIS de Proteus, en appliquant à l’entrée
un signal Ve=12 Sin (2π50t) et relever par la suite les deux signaux Ve et Vz sur
un graphe de type ANALOGUE. Conclure.
