Série d'exercices -1- analyse des circuits à courant continu



 QCM




Un générateur de tension parfait E = 10 V alimente une résistance R = 100 Ω. Le courant I sortant par la borne positive du générateur a pour valeur :



a

I = 100 mA



b

I = 10 A



c

I = 100 mA



d

I = 10 A




Lorsque deux résistances sont associées en parallèle, la résistance équivalente à cette association est toujours :



a

supérieure à la valeur la plus élevée des deux résistances.



b

inférieure à la valeur la plus faible des deux résistances.



c

inférieure à la valeur la plus élevée des deux résistances.



d

supérieure à la valeur la plus faible des deux résistances.




Un générateur de tension parfait E = 10 V alimente une résistance R réglable. On veut que le courant débité par le générateur soit égal à I = 50 mA. À quelle valeur faut-il régler la résistance ?



a

R = 200 Ω



b

R = 20 Ω



c

R = 500 Ω



d

R = 50 Ω




Un générateur de tension parfait E = 10 V est placé aux bornes d’un condensateur de capacité C = 10 μF. Soit U la tension aux bornes du condensateur et I le courant qui le traverse. On a :



a

U = 10 V et I = 0 A.



b

U = 0 V et I = 0 A.



c

U = 10 V et I = 0,1 mA.



d

U = 0 Vet I = 0,1 mA.






Un générateur de tension parfait E = 10 V est placé aux bornes d’une bobine

d’auto-inductance L = 5 mA. Soit U la tension aux bornes de la bobine et I le

courant qui la traverse. On a :



a

U = 10 V et I = 0 A.



b

U = 0 V et I →∞.



c

U = 10 V et I →∞.


d

U = 0 V et I = 0 A.

                      Soit la figure suivante :

§  Calculer la résistance équivalente et le courant total.

Exercice 1

Déterminer la résistance équivalente Req du dipôle CD représenté sur la figure suivante

Exercice 2

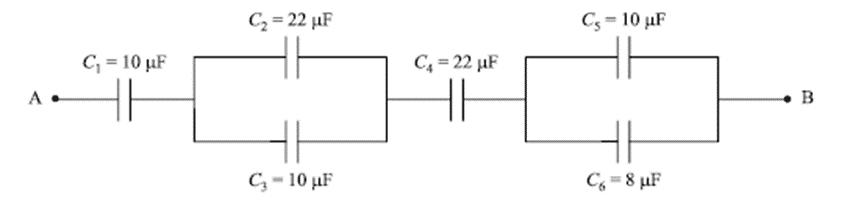

Calculer la capacité équivalente du dipôle AB représenté sur la figure suivante



Exercice 3

Sur chacun des deux schémas (a) et (b) de la figure suivante, déterminer les tensions U inconnues.

Exercice 4

Sur chacun des deux schémas (a) et (b) de la figure suivante, déterminer les courants I inconnus qui circulent dans les résistances R.

On veillera particulièrement à respecter l’ensemble des conventions relatives aux orientations des diverses tensions.

Exercice 5

Dans le circuit représenté sur la figure suivante, déterminer le potentiel VA du point A en fonction de E, R1 et R2.

Exercice 6

Un générateur de tension réel de tension E et de résistance r, inconnues toutes les deux alimente une résistance variable R.

On mesure la tension U aux bornes de R et on note :

U = 6V pour R = 3Ω

U = 8V pour R = 8Ω

Déterminer les valeurs de E et de r.

Exercice 7

Dans le schéma de la figure suivante, déterminer tous les courants dans les diverses branches du circuit.
